O avanço da digitalização e da modernização do setor elétrico têm exigido soluções cada vez mais eficientes para inspeção, comissionamento e manutenção de ativos. Nesse cenário, reduzir o número de equipamentos utilizados em campo, otimizar o tempo das equipes e aumentar a confiabilidade dos resultados tornou-se uma prioridade para concessionárias, indústrias e empresas de engenharia.
O Ecossistema CPX 200, desenvolvido pela OMICRON e representado pela Wacker no Rio Grande do Sul, foi criado justamente para atender essa necessidade. Trata-se de uma plataforma multifuncional capaz de realizar diferentes tipos de ensaios em transformadores de potência, transformadores de instrumento e dispositivos de manobra utilizando uma única solução integrada.
Neste artigo, você entenderá como o CPX 200 funciona, quais são seus diferenciais e por que ele representa uma evolução importante para equipes responsáveis por testes elétricos em subestações.
O que é o Ecossistema CPX 200?

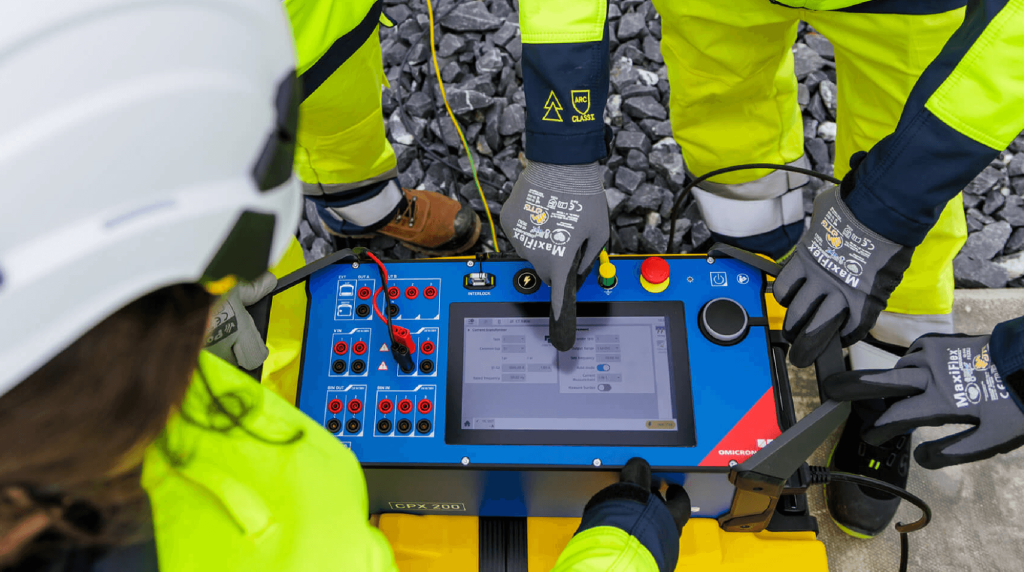

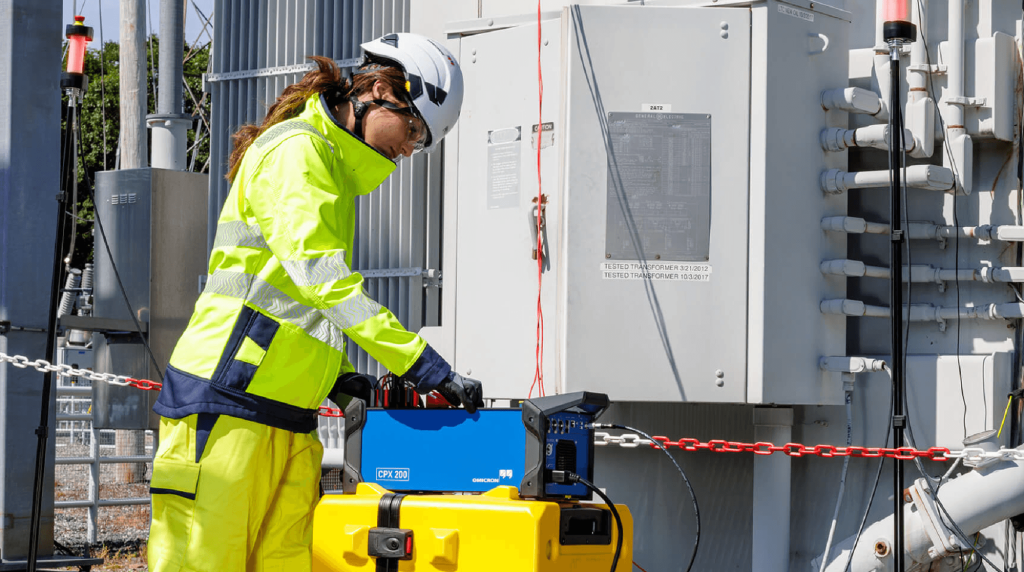

O CPX 200 é um sistema multifuncional desenvolvido para centralizar diversos testes elétricos em um único equipamento.
Ao invés de utilizar diferentes instrumentos para cada aplicação, o profissional pode executar ensaios em diversos ativos utilizando uma única plataforma, reduzindo significativamente o tempo de preparação, transporte e operação.
A solução integra hardware, software e recursos digitais para oferecer uma experiência completa de testes, desde a execução em campo até a gestão dos resultados.
Quais ativos podem ser testados?
O CPX 200 atende três grandes grupos de equipamentos presentes em subestações.
Transformadores de potência
Entre os principais ensaios disponíveis estão:
- Relação de transformação
- Resistência dos enrolamentos
- Desmagnetização
- Impedância de curto-circuito
- Capacitância
- Fator de dissipação
- Resistência de isolamento
Esses testes permitem avaliar desde a condição elétrica dos enrolamentos até o estado do sistema isolante do transformador.
Transformadores de instrumento
Para transformadores de corrente (TC) e transformadores de potencial (TP), o sistema realiza testes como:
- Relação
- Excitação
- Resistência dos enrolamentos
- Carga
- Polaridade
- Relação V
- Ensaios em transformadores de baixa potência
Essa abrangência permite que praticamente toda a rotina de testes seja executada utilizando o mesmo equipamento.
Dispositivos de manobra
No caso de disjuntores e outros dispositivos de manobra, o CPX 200 oferece recursos para:
- Temporização
- Resistência de contato
- Corrente da bobina
- Corrente do motor
- Resistência de isolamento
- Ensaios de fator de dissipação e capacitância
Tudo isso integrado em uma única plataforma de trabalho.
Principais benefícios da solução
Redução do número de equipamentos em campo
Um dos maiores diferenciais do CPX 200 é concentrar múltiplas funções em um único sistema.
Isso reduz significativamente:
- volume de equipamentos transportados;
- tempo de preparação;
- quantidade de conexões;
- necessidade de treinamentos para diferentes instrumentos.
Como consequência, as equipes ganham produtividade e diminuem as possibilidades de erro operacional.
Maior segurança durante os testes
O equipamento foi desenvolvido considerando normas internacionais para execução segura de ensaios em subestações.
Entre os recursos disponíveis estão:
- fluxos de trabalho guiados;
- integração com sistemas de intertravamento;
- indicadores luminosos de conexão;
- sinais sonoros de alerta;
- operação Plug and Play com dispositivos de segurança.
Esses recursos ajudam a aumentar a proteção dos profissionais durante a execução dos ensaios.
Interface intuitiva
O ecossistema utiliza o software CPXpert e a interface TouchControl, permitindo uma operação bastante simplificada.
O usuário encontra:
- conexões orientadas;
- cabos identificados por cores;
- fluxos de trabalho guiados;
- preenchimento automático de informações;
- geração rápida de relatórios.
Isso reduz a curva de aprendizado e aumenta a padronização entre diferentes equipes.
Relatórios completos e padronizados
Outro diferencial importante é a geração automática de relatórios.
O software permite:
- registro completo dos dados do ativo;
- comparação entre medições;
- avaliação automática conforme normas;
- validação da qualidade dos dados;
- emissão de relatórios padronizados.
Esse processo reduz o retrabalho e facilita tanto auditorias quanto análises históricas dos equipamentos.
Recursos digitais com o CORTEX Grid
Para organizações que desejam avançar na digitalização dos processos de manutenção, o pacote Multifunctional Complete incorpora o CORTEX Grid.
Essa plataforma em nuvem oferece recursos como:
- armazenamento centralizado dos testes;
- histórico completo dos ativos;
- compartilhamento entre equipes;
- backup automático;
- gerenciamento de projetos;
- comparação entre resultados históricos;
- geração personalizada de relatórios.
Além disso, o ambiente é hospedado na infraestrutura Microsoft Azure e desenvolvido seguindo práticas de segurança de software adotadas pela OMICRON.
Pacotes adaptados à necessidade da operação
O Ecossistema CPX 200 está disponível em diferentes níveis de configuração.
Essential
Ideal para empresas que desejam executar os testes fundamentais de cada aplicação.
Standard
Inclui recursos adicionais de diagnóstico, módulo de alta corrente e funcionalidades avançadas do software CPXpert.
Enhanced
Acrescenta recursos completos para diagnóstico de isolamento, incluindo medições de fator de dissipação, capacitância e resistência de isolamento utilizando o módulo HVX10.
Complete
Representa a solução mais completa disponível.
Além do hardware completo, inclui:
- assinatura anual de licenças;
- acesso ao CORTEX Grid;
- atualizações contínuas de software;
- novas funcionalidades disponibilizadas pela OMICRON.
Essa estrutura permite que a plataforma evolua continuamente ao longo do tempo.
Economia operacional
Ao substituir diversos equipamentos por uma única plataforma, o CPX 200 contribui para reduzir custos relacionados a:
- transporte de instrumentos;
- logística de campo;
- treinamento de operadores;
- tempo de preparação dos testes;
- manutenção de múltiplos equipamentos.
A documentação da OMICRON também destaca economias na aquisição por meio dos pacotes multifuncionais, dependendo da configuração escolhida.
Por que escolher a Wacker?
Como representante da OMICRON, a Wacker Sul oferece muito mais do que o fornecimento dos equipamentos.
A empresa atua lado a lado com seus clientes conectando-os ao suporte técnico especializado, auxílio na definição da configuração ideal, orientação sobre aplicações específicas e atendimento consultivo para empresas do setor elétrico.
Esse suporte garante que cada solução seja dimensionada conforme a necessidade da operação, proporcionando maior retorno sobre o investimento.
Conclusão
O Ecossistema CPX 200 representa uma evolução significativa na forma como testes em subestações são realizados.
Ao reunir diferentes aplicações em uma única plataforma, integrar recursos digitais, simplificar a operação em campo e ampliar a segurança dos profissionais, a solução permite aumentar a produtividade e a confiabilidade das inspeções em transformadores de potência, transformadores de instrumento e dispositivos de manobra.
Se sua empresa busca modernizar os processos de testes elétricos e adotar uma solução mais eficiente, conte com a equipe da Wacker para conhecer o Ecossistema CPX 200 e identificar a configuração mais adequada para sua operação.
